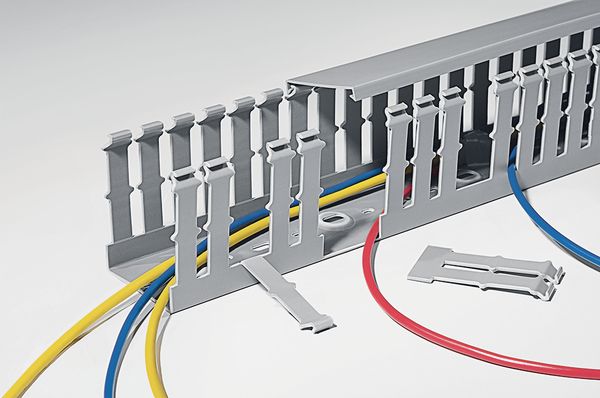

Met de HelaDuct bedradingskokers kan de kwaliteitsbewuste paneelbouwer:
De voordelen van onze bedradingskokers op een rijtje:
1. HelaDuct is een systeemoplossing met innovatieve, stevig gemonteerde aderklemmen voor een blijvend en opgeruimd resultaat binnenin het paneel.
2. De gladde, afgeronde randen voorkomen beschadiging van de isolatie en letsel aan de vingers en handen.
3. Vingers kunnen zonder risico worden weggenomen dankzij de geperforeerde breekpunten. Ook wandsegmenten kunnen onbeschadigd worden weggenomen met behulp van de geperforeerde breekpunten.

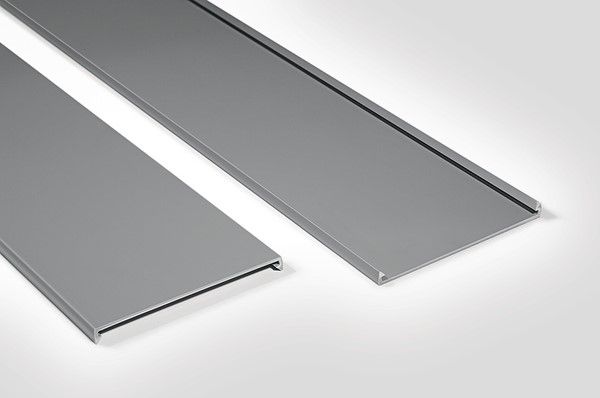

4. Het deksel blijft goed op zijn plaats, zelfs onder moeilijke omstandigheden als verticale installatie en sterke trillingen, bijvoorbeeld op een schip, in een trein of op een windpark.
Het assortiment bedradingskokers HelaDuct omvat een breed scala aan breedtematen (15 -150 mm) en hoogtematen (tot 100 mm).
Alle HelaDuct producten zijn voorzien van een geperforeerde basis volgens DIN EN 50085.

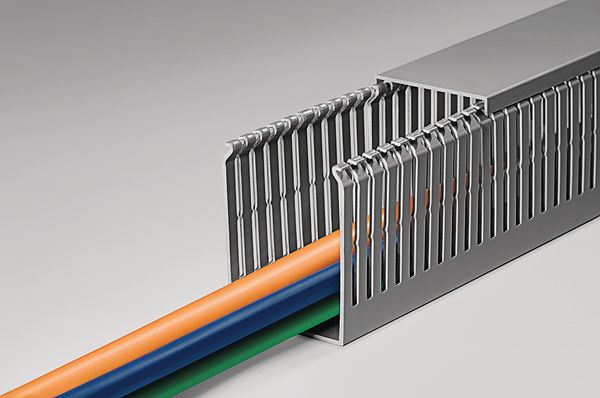

PVC bedradingskokers zijn verkrijgbaar
Ze zijn bestemd voor regelpanelen, schakelkasten en vooral voor elektronische regelsystemen.

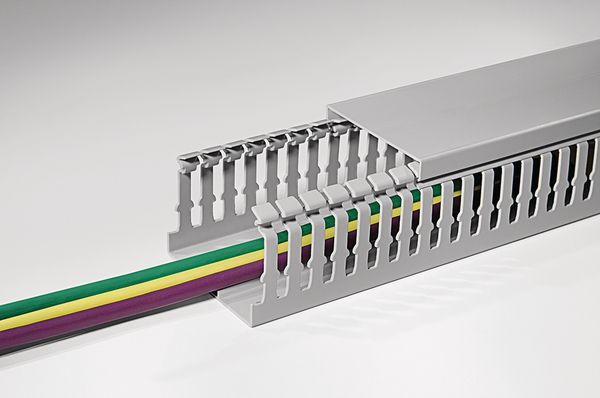

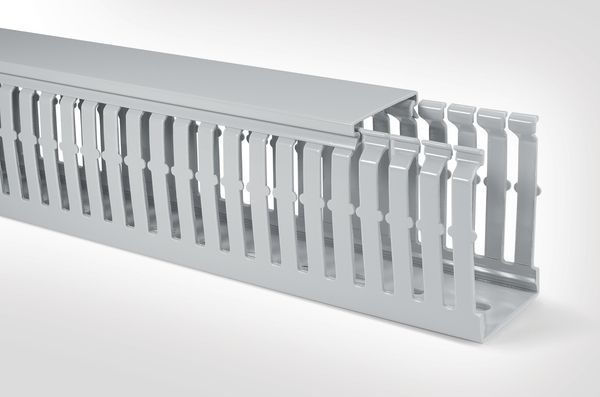

HelaDuct HTWD-HF bedradingskokers worden toegepast in regelpanelen en schakelsystemen waarbij strenge eisen gesteld worden aan de bescherming van personen of materiaal in geval van brand, zoals in het openbaar vervoer, tunnels, data-processing centers of openbare gebouwen.
Belangrijkste voordelen:

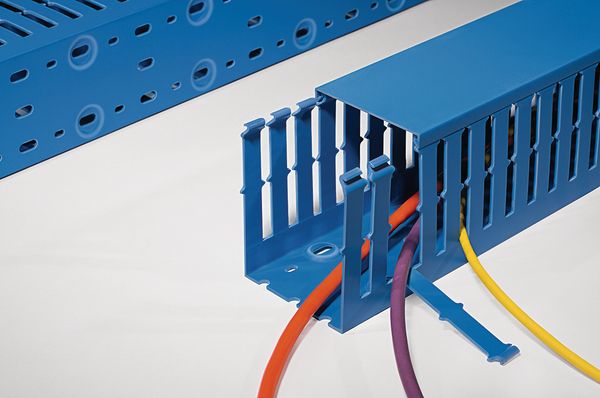

Het HelaDuct assortiment bedradingskokers omvat de blauwe kokers HTWD-PWB die worden gebruikt voor de herkenning van intrinsiek veilige bedrading, bijvoorbeeld in chemische installaties of in elke andere explosieve omgeving.

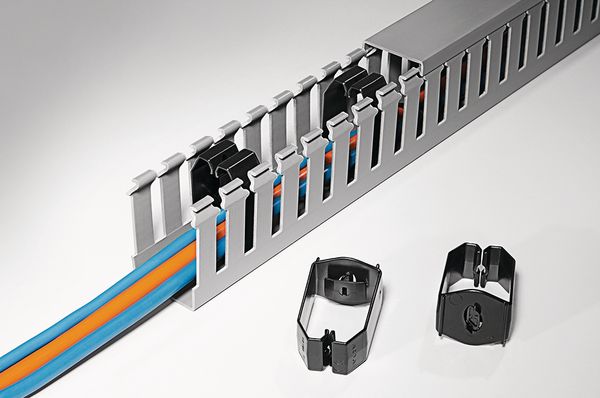

Houd uw paneel keurig opgeruimd en bespaar tijd en kosten met HelaDuct aderklemmen en andere accessoires.

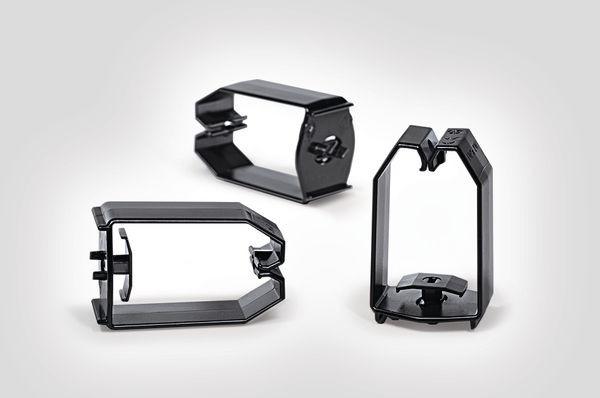

Het HelaDuct productassortiment bevat twee verschillende aderklemmen:
1. HelaDuct HTWD-BWR standaard aderklemmen worden aangebracht aan de montagepunten in de bedradingskoker
2. HelaDuct HTWD-NFWR en HTWD-WFWR aderklemmen kunnen worden aangebracht in de bedradingskoker zelf
HelaDuct HTWD-BWR aderklemmen kunt u snel en eenvoudig aanbrengen en zetten bedrading stevig vast tijdens het monteren, vooral bij verticale installatie van kokers op het plafond.
Ze bieden een beduidend vastere en robuuste montage dan conventionele oplossingen met lijm, doordat ze mechanisch aan de koker zijn vastgemaakt.
Het aanbrengen van de klemmen in de koker is eenvoudig. HTWD-BWR aderklemmen worden stevig op hun plaats in de bedradingskoker aangebracht met lichte druk en een schroevendraaier.
Belangrijkste voordelen:

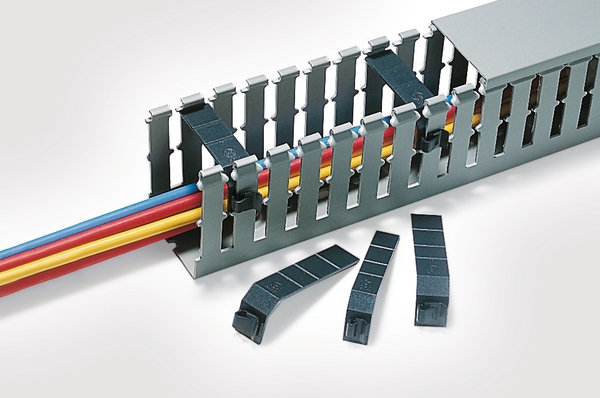

HTWD-NFWR en HTWD-WFWR aderklemmen worden eenvoudig om de lippen aangebracht en houden de bedrading goed op zijn plaats als het deksel wordt verwijderd.
Belangrijkste voordelen:

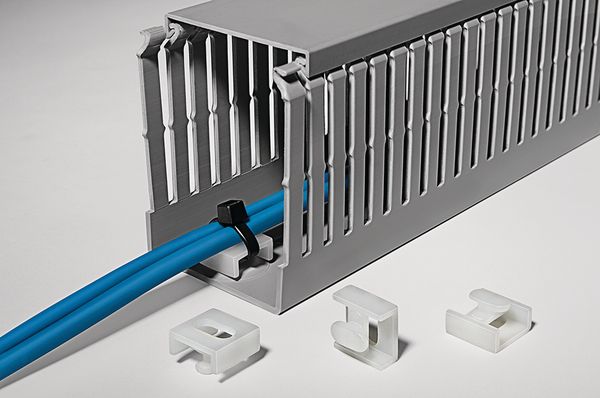

HelaDuct HTWD-CTH wordt gebruikt om een kabelbundel stevig te fixeren aan de onderkant van een koker. De HTWD-TL wordt gebruikt om een HTWD-RB rail mounting block te bevestigen aan de koker om de bedradingskoker te monteren op DIN rails.
Belangrijkste voordelen:

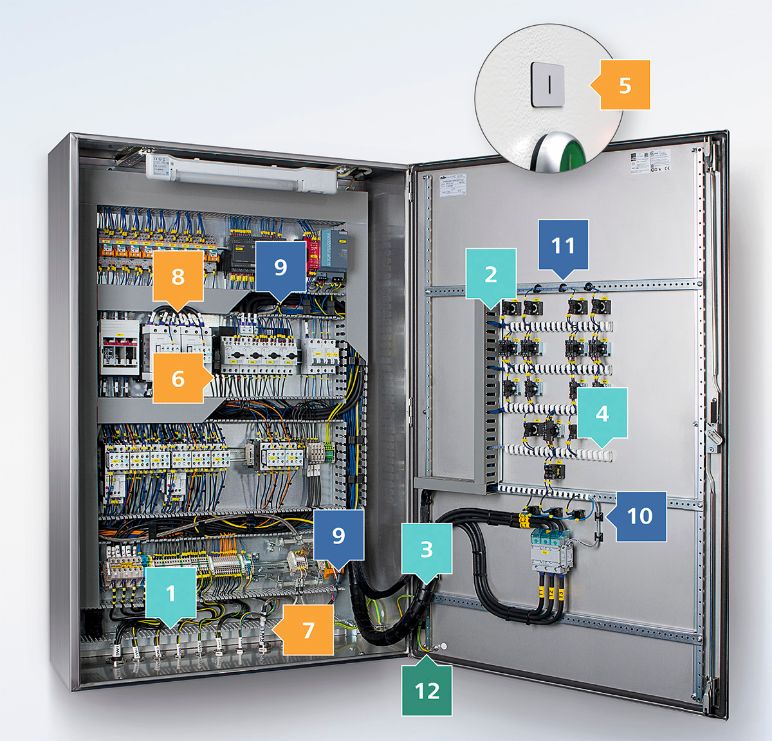

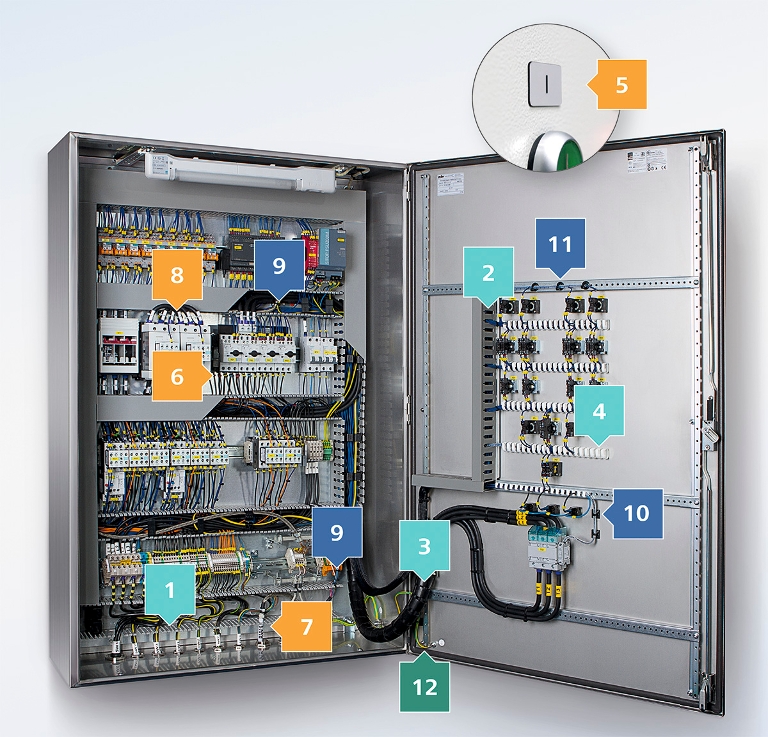

Klik HIER voor een overzicht van al onze producten voor kwaliteitsbewuste paneelbouwers:
worstel niet op elke vierkante centimeter.
Bespaar ruimte en tijd met onze producten.
Kabelbescherming
1) HelaDuct HTWD-PN: bedradingskokers voor bedrading met een kleine diameter. Verwijder de randen veilig en gemakkelijk met behulp van de geperforeerde breekpunten. Bijzonder nauwe randen en sleuven
2) HelaDuct HTWD-PW: bedradingskokers voor bedrading met een grote diameter
3) Helawrap HWPP: de ideale oplossing voor het bundelen en beschermen van kabels en bedrading.

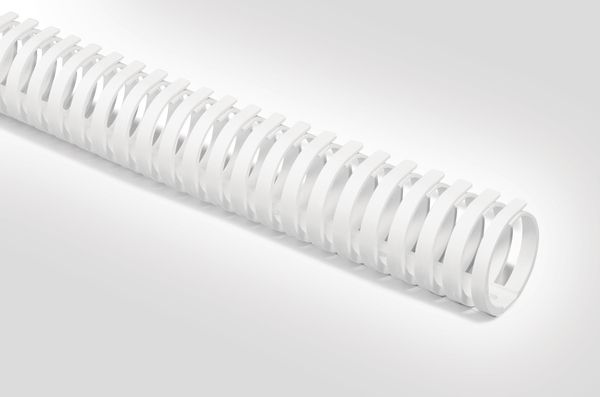

4) HelaDuct Flex: flexibele kabelbundelhouders voor gestructureerde bekabeling, zelfs onder scherpe hoeken.
Etiketteringssystemen
5) Paneellabels: voordelig alternatief voor gegraveerde kunststof plaatjes. Geen extra houder nodig en eenvoudig op locatie uit te printen.
6) WIC: snel en eenvoudig etiketteren. Ook geschikt voor vernieuwing.
7) Helatag 1209: robuuste etikettering, uitstekend bestand tegen vocht en mechanische slijtage dankzij de beschermende coating.
8) IT kabelbinders: om labels eenvoudig aan kabelbundels aan te brengen.
Kabelbinders en bevestigingssystemen
9) Q-serie: systeem kabelbinders met open sluiting voor 25% snellere montage met hoog gebruiksgemak.
10) SolidTack: montage met uiterste sterke lijmverbinding – zelfs op materialen met laag energetisch oppervlak.
11) T50R0SFT6 kabelbinders: met vertanding aan de buitenzijde ter bescherming van de kabelbundel. Een lamelvoet maakt variabele montage mogelijk (plaatdikte).
Isolerende producten
12) HIS-3: voor effectieve isolatie en kleurcodering.

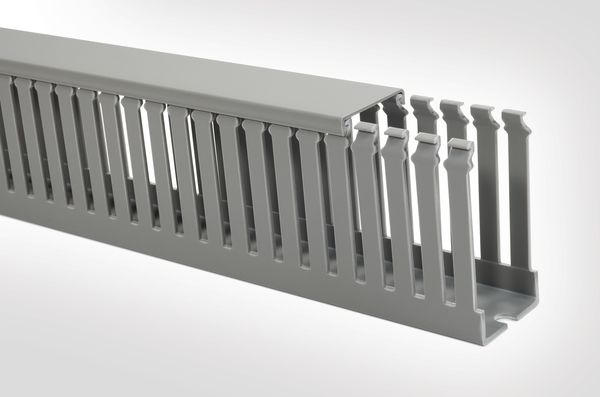

Bedradingskanalen - ook wel kabelkanalen of bedragdingsgoten genoemd - zijn rechthoekige kanalen die ontworpen zijn om elektrische draden, kabels en slangen te beschermen, te organiseren en te leiden. De naamgeving verschilt per industrie en fabrikant. De term "bedrading" wordt over het algemeen gebruikt voor kanalen die open zijn aan de zijkanten en die voornamelijk worden gebruikt in installatieruimten waar de draden uiteindelijk worden aangesloten op hun bestemmingssystemen, bijvoorbeeld in elektrische kasten.
Bedradingskanalen kunnen verticaal, horizontaal of ondersteboven worden geleid. In overeenstemming met de basisnormen voor elektrische installatie gebeurt de geleiding altijd parallel of orthogonaal. Bedradingskanalen spelen een cruciale rol bij het beheren en beveiligen van bedradingssystemen in paneelbouw met hoge eisen aan de veiligheid van personeel en materiaal.
Installatiekanalen zijn gesloten kanalen bedoeld om kabels over lange afstanden te leiden. Bedradingskanalen hebben (soms uitbreidbare) openingen en zijn geoptimaliseerd voor de individuele routering en het uiteindelijke bedradingsproces op de bestemming. Een veel voorkomende toepassing voor bedradingskanalen zijn daarom schakelkasten.
Naast het beschermen, beheren en organiseren van kabels bieden kabelgoten nog een aantal andere voordelen:
De kwaliteit van kabelkanalen kan worden beoordeeld op basis van een reeks harde en zachte factoren. Tot de harde feiten behoren gestandaardiseerde afmetingen en perforaties, die zorgen voor consistente compatibiliteit. Vlamwerendheid en halogeenvrije eigenschappen zijn cruciaal voor de veiligheid in geval van brand. Zachte factoren zoals een glad, braamvrij oppervlak helpen verwondingen en schade aan kabels te voorkomen. Een effectief bevestigingssysteem en de elektrische veiligheid van de kunststof zijn ook belangrijk. De eenvoudige installatie en veilige bevestiging van de afdekking, gelijk met de bodem van het kanaal, en de draadbevestigingen op hetzelfde niveau vergroten de gebruiksvriendelijkheid.
Het kiezen van het juiste formaat bedradingskanaal hangt af van het aantal kabels en de diameter ervan. Meet de totale grootte en lengte van de kabelbundels die je nodig hebt en kies een kabelkanaal dat je kabels comfortabel kan opbergen, terwijl er nog wat ruimte overblijft voor toekomstige uitbreiding en ventilatie. Meestal kunnen kabelkanalen eenvoudig op de juiste lengte worden gezaagd met een ijzerzaag (fijn getande zaag aanbevolen, bijvoorbeeld een ijzerzaag).
Voor de uiteindelijke verdeling op bepaalde niveaus in de kast wordt aangeraden om kleine kabelkanalen te gebruiken om de ruimte optimaal te benutten. Een goed product hiervoor is de buisvormige HelaDuct flex.
Voor een paneelbouwer is het belangrijk om panelen te kunnen maken die duidelijk en flexibel zijn. Het kan daarom een goed idee zijn om verschillende soorten kabelbescherming en kabellabels te combineren. Met onze kabelgoten kan de kwaliteitsbewuste paneelbouwer:
DIN kabelkanaal verwijst naar de gespecificeerde externe afmetingen van hoogte en breedte. Deze afmetingen zijn gebaseerd op de DIN 43659 norm, die inmiddels is ingetrokken maar nog steeds veel gebruikt wordt in de industrie. DIN-maten omvatten maatstappen zoals 20, 25, 75/2, 50, 75, 100, 125 voor breedte en hoogte.
Metrische maten zijn een ander systeem dan DIN. Deze omvatten meer hoogte-breedtecombinaties. Zowel metrische als DIN-kanalen gebruiken metrische - op meters gebaseerde - maateenheden in tegenstelling tot imperiale maateenheden.
DIN kan ook verwijzen naar de standaardisatie van de onderste perforatie van het kanaal. De perforatie wordt gebruikt bij de montage van het kanaal in de kast. De positie van de langwerpige gaten werd vroeger gespecificeerd in de DIN 43659 norm. De standaardisatie is nog steeds aanwezig, bijvoorbeeld in de huidige norm DIN EN 50085-2-3. Als je op zoek bent naar een standaard perforatie volgens DIN, moet DIN EN 50085-2-3 worden gebruikt.
