De RELICON kabelmoffen zijn als gietmof universeel geschikt als aftak- en verbindingsmoffen in laagspanningsinstallaties en worden toegepast in de infrastructuur, de industrie en de utiliteitsbouw.
Binnen de elektrotechniek is een gietmof een onmisbaar gereedschap, waaraan hoge verwachtingen worden gesteld. Kabels moeten door een gietmof permanent tegen vocht, stof en het binnendringen van vreemde objecten worden beschermd.

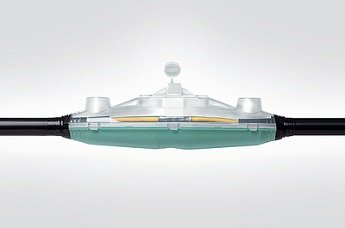

RELICON moffen zijn in langs- en dwarsrichting waterdicht. De gietmoffen zijn beschikbaar als i-Line, Y-Line, T-Line en huisaansluitingskabelmof en kunnen binnen en buiten, in de grond, onder water en en in kabelgoten worden toegepast.

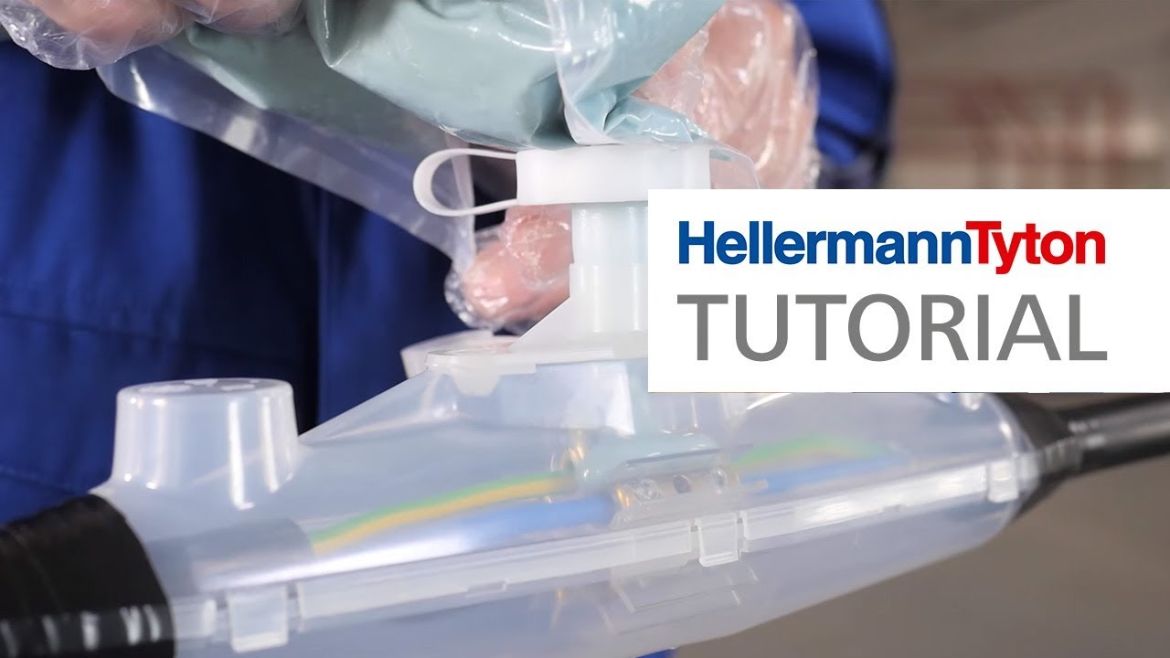

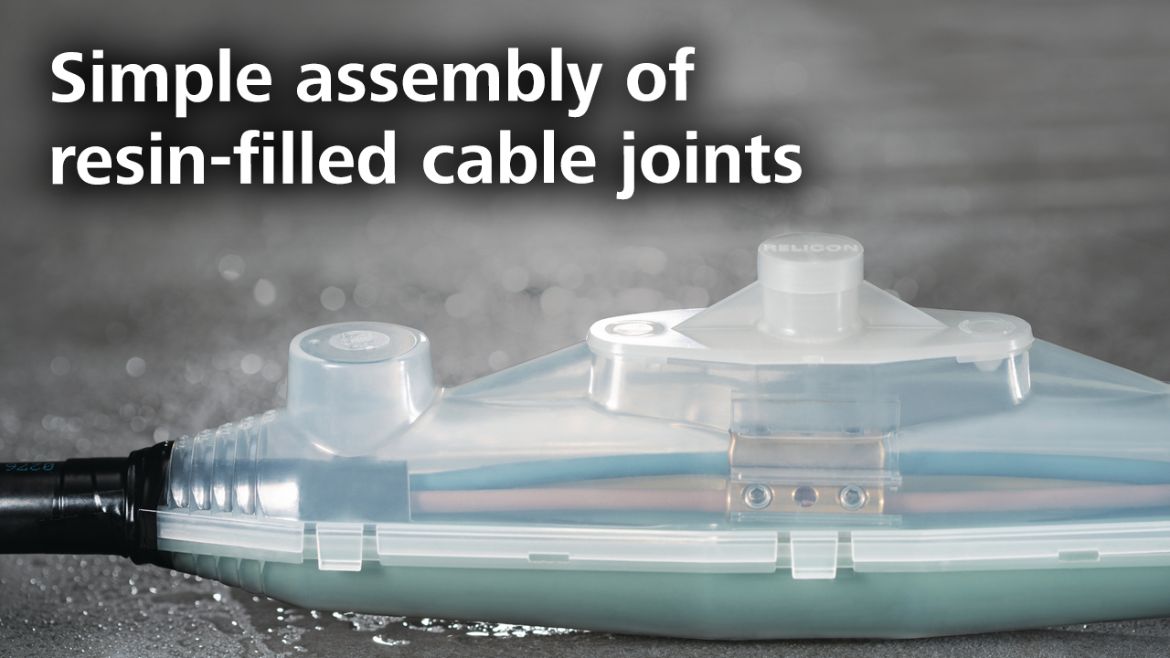

RELICON gietharsmoffen beschermen uw kabelverbindingen op betrouwbare wijze - zelfs onder extreme omstandigheden. Leer hier meer over in deze video:
RELICON verbindingsmoffen zijn bestand tegen milieu-invloeden en zijn niet giftig. HellermannTyton heeft harsen op basis van polyurethaan en epoxy (bijv. PUR 33 giethars en EP 64 epoxyhars) in haar productassortiment. Deze zijn geschikt voor de meeste kabelmofvereisten in laagspanningssystemen.
Door ons optimale SF-systeem (veilig vullen), kan de giethars bij het verwerken niet uittreden of in contact met de handen komen. Dat betekent: met RELICON gietmoffen kan altijd veilig, schoon en efficiënt worden gewerkt.

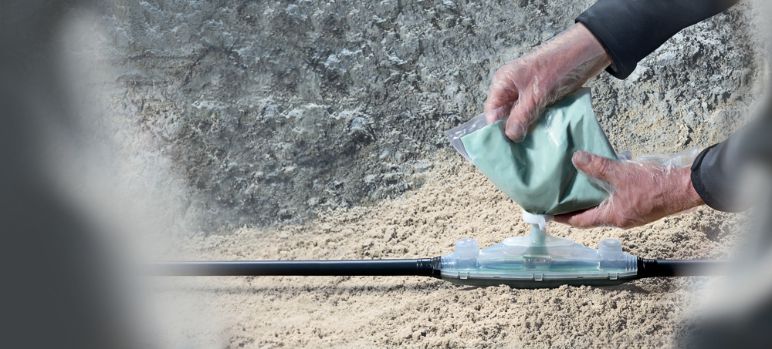

Het gietharszakje wordt via een vulnippel en een adapter op de gietmof aangesloten, zodat de giethars direct kan worden afgevuld. Dankzij het uitstekende uitstroomgedrag van onze gietharsen verloopt het vullen gemakkelijker, en het transparante materiaal van de kabelmoffen garandeert altijd een optimale optische controle van het vulproces.

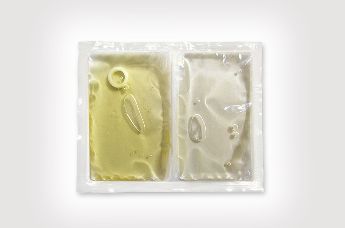

In elk gietharszakje (SF) is een ring aangebracht, waarop de vulnippel wordt geplaatst. De vulnippel is bestemd voor veilig bevestigen op de adapter, die op de kabelmof wordt geplaatst. De adapter wordt simpelweg op de opening van de verbindingsmof gedrukt.
Gietharszakje en gietmof worden met elkaar verbonden om ervoor te zorgen, dat er niets wordt gemorst.

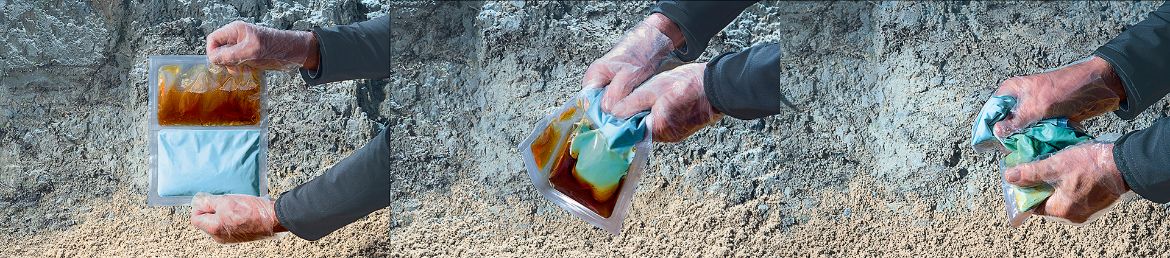

Stap 1: Haal het transparante tweekamerzak uit de aluminium gevoerde zak.
Stap 2: Open de koude verzegeling tussen het hars- en het verhardingscomponent door erin te knijpen.
Stap 3: Meng de twee componenten door het zakje grondig te kneden.

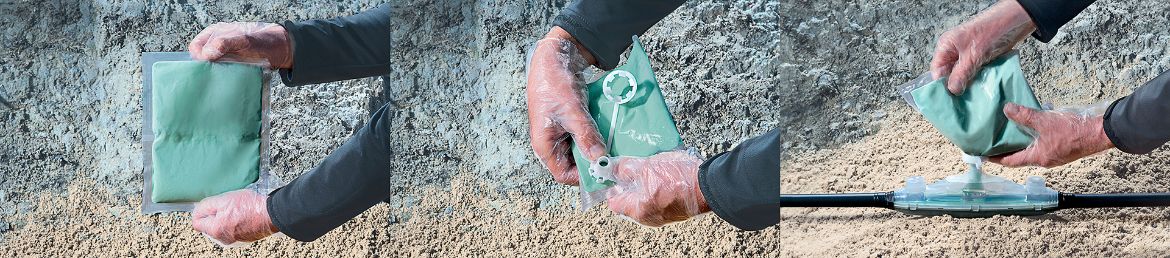

Stap 4: De gepatenteerde kleurverandering geeft aan wanneer de componenten homogeen gemengd zijn.
Stap 5: Druk de vulnippel stevig op de adapterring.
Stap 6: De vulnippel past perfect op de opening van de verbindingsmof en maakt bubbelvrij gieten van de giethars mogelijk.

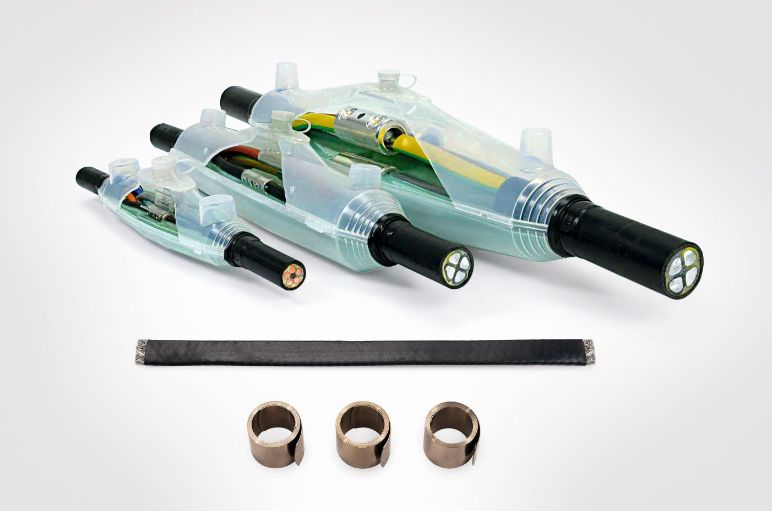

De RELICON verbindingsmoffen zijn geschikt voor laagspanningsinstallaties. Ze zijn universeel toepasbaar voor kunststof kabels vervaardigd uit PVC, PE en EPR.
Toepassing: binnen en buiten, in de grond, onder water en en in kabelgoten.
De RELICON F-Line verbindingsmoffen zijn geschikt voor het repareren van flexibele bekabeling (zoals H05RR-F, H07RN-F of H07BQ-F) in laagspanningsinstallaties.
Toepassing: binnen en buiten, in de grond, onder water en en in kabelgoten.

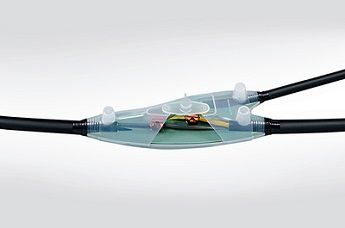

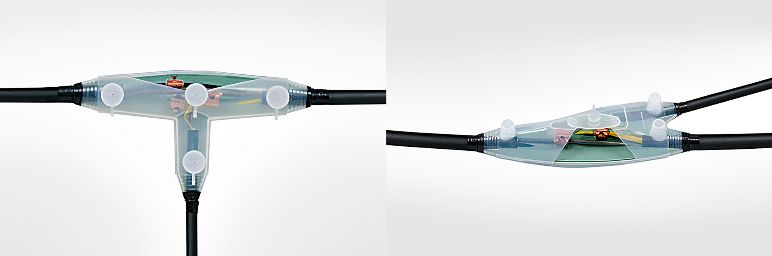

De RELICON T-Line en Y-line aftakmoffen zijn geschikt voor laagspanningsinstallaties. Ze zijn universeel toepasbaar voor kunststof kabels vervaardigd uit PVC, PE en EPR.
Toepassing: binnen en buiten, in de grond, onder water en en in kabelgoten.

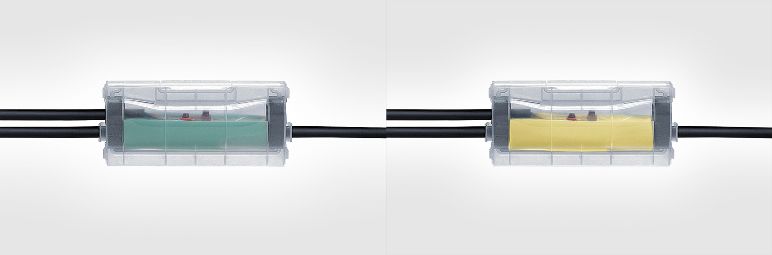

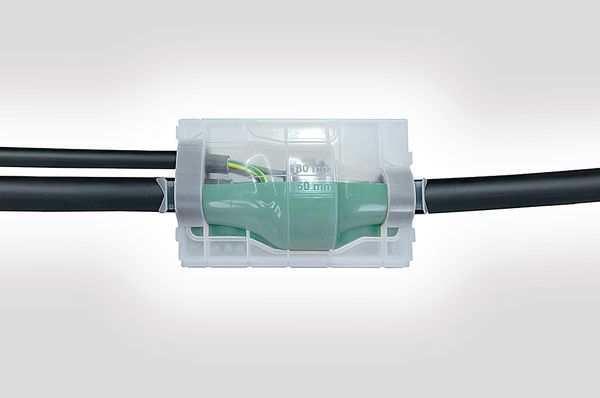

PA-11 58/230, PA-12 75/300 en PA-13 95/420 zijn universele verbindings- en aftakmoffen. Zij kunnen worden gevuld met Reliflex giethars (niet gelabeld) of PUR 33 giethars. Afhankelijk van het klemtype kan hij voor enkele en dubbele aftakkingen worden gebruikt. Hij is geschikt voor kunststofkabels en kabels van PVC, PE en EPR.
Toepassing: voor laagspanningsinstallaties, voedingskabels van buitenverlichting, kabelreparaties en data- en stuurstroomkabels. Geschikt voor montage in de grond, zowel binnen als buiten en onder water.

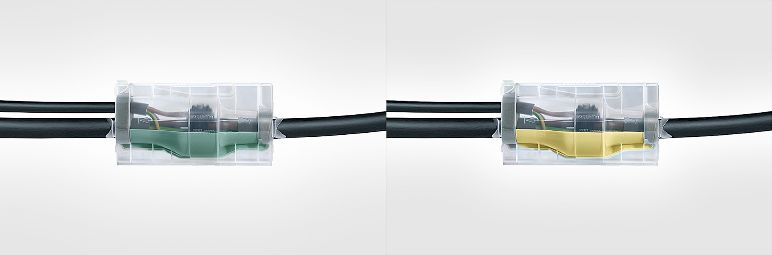

PAH-1 120/290, PAH-2 130/300, PAH-3 135/360 and PAH-4 140/420 zijn universele verbindings- en aftakmoffen. PAH-2, PAH-3 en PAH-4 kunnen worden gevuld met Reliflex giethars (niet gelabeld) of PUR 33 giethars. Afhankelijk van het klemtype kan hij voor enkele en dubbele aftakkingen worden gebruikt. Hij is geschikt voor kunststofkabels en kabels van PVC, PE en EPR.
Toepassing: als aftakmof voor laagspanningsinstallaties, met name voor huisaansluitingen; binnen en buiten, in de grond, onder water en en in kabelgoten.
De RELICON PUR 33 giethars werd ontwikkeld voor de elektrische isolatie en mechanische bescherming van kabelverbindingen in laagspanningstoepassingen. Het is ook geschikt als mechanische en vochtbescherming in middenspanningskabelverbindingen.
Toepassing: binnen en buiten.
De RELICON PUR 66 giethars is ideaal voor de elektrische isolatie en mechanische bescherming van kabelverbindingen in middenspanningstoepassingen.
Toepassing: binnen en buiten.
De RELICON PUR 44 giethars is ontwikkeld voor de elektrische isolatie, reparatie en mechanische bescherming van kabelverbindingen voor flexibele kabels in laagspanningstoepassingen.
Toepassing: binnen en buiten, voor reparatie van flexibele kabeltypen.
De RELICON EP 64 epoxy giethars is ideaal geschikt voor de zware eisen in de chemische en aardolieverwerkende industrie. Hij werd ontwikkeld voor de elektrische isolatie in laag- en middenspanningstoepassingen.
Toepassing: binnen en buiten.
De RELICON EP 20 epoxyhars is koud uithardend. Dankzij de lage exothermie kan hiermee een groter volume worden gegoten. Dankzij zijn extreme slagvastheid is hij mechanisch en thermisch zwaar belastbaar. Deze epoxyhars is ontwikkeld voor de elektrische isolatie in laag- en middenspanningstoepassingen.
Toepassing: binnen en buiten.
De RELICON Reliflex giethars is een niet-giftige (niet-gelabelde) koud uithardende samenstelling op basis van koolwaterstofharsen. Dit uiterst hydrofobe giethars is ontwikkeld voor elektrische isolatie en vochtbescherming in veeleisende kabelverbindingsscenario's. Toepassingen: voor natte of vochtige binnen- en buitenomgevingen.
RELICON PUR DS 2-componenten polyurethaan afdichtmiddel. Dit afdichtmiddel is zeer geschikt voor het afdichten van muurdoorvoeren, maar ook voor andere strijk- resp. afdichtingstoepassingen.

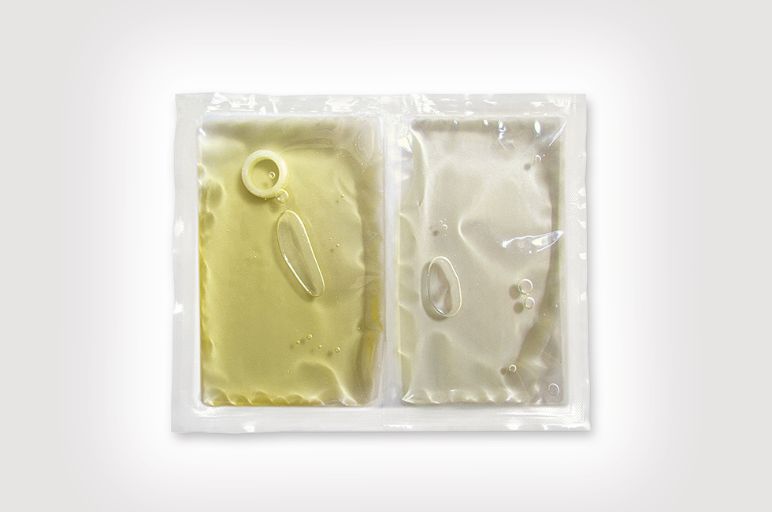

De giethars en het verhardingsmiddel zitten in een doorzichtige zak met twee kamers. Als de zak wordt gekneed, breekt de binnennaad en kunnen de twee componenten zich mengen. Tijdens het mengen verandert de massa van kleur. De transparante zak maakt het mogelijk om te zien wanneer de massa homogeen gemengd is.
Het voordeel van de geïntegreerde vultrechter is het veilig en schoon vullen van de schaal van de verbinding zonder dat je in contact komt met de giethars.
Mechanische bescherming is bedoeld om de kabel te beschermen tegen fysieke invloeden zoals impact (door graafwerkzaamheden), beweging, slijtage, trekkrachten, verkeerstrillingen (ondermaats werk door bouwvakkers, voertuigbewegingen rammelen de installatie), trillingen en druk (bijvoorbeeld door aardmassa's, water of gewicht van de kabel).
Mechanische bescherming biedt vaak ook bescherming tegen thermische belasting.
HellermannTyton gietharsverbindingen worden getest volgens EN 50393, wat overeenkomt met DIN VDE 0278-393. EN 50393 omvat de volgende testprocedures:
De beschermingsgraden worden aangegeven met een afkortingscode die bestaat uit de letters IP ("International Protection") en twee cijfers voor de beschermingsgraad. Het eerste getal staat voor de bescherming tegen contact en binnendringen van vreemde voorwerpen en stof, en het tweede getal staat voor de bescherming tegen binnendringen van water. Onze gietharsen hebben beschermingsklasse IP68, wat het volgende betekent:
6 = bescherming tegen het binnendringen van stof en fysiek contact
8 = bescherming tegen permanente onderdompeling
HellermannTyton giethars moffen voldoen door hun ontwerp automatisch aan de eisen van beschermingsklasse IP68 en de hogere eisen van EN 50393. Daarom is een aparte test niet nodig, waardoor we de IP68-beschermingsklasse niet publiceren.
Alle HellermannTyton gietharsen hebben het label SVHC-vrij. Dit betekent dat de gietharsen geen gevaarlijke stoffen bevatten en als zodanig verwerkt kunnen worden. Om het risico van huidcontact te beperken, leveren wij echter beschermende handschoenen. We raden je aan deze te dragen tijdens het volledige meng- en vulproces. Mocht u toch in contact komen met een giethars, was het gebied dan onder stromend water of gebruik onze Reliclean doeken.
De houdbaarheid van onze gietharsen varieert. Over het algemeen gelden de volgende bewaartermijnen wanneer ze op de juiste manier worden bewaard in de originele verpakking bij +5 °C tot +40 °C:
Zodra de twee gietharscomponenten homogeen gemengd zijn en gereageerd hebben, is de uitgeharde giethars onschadelijk voor het milieu en geen gevaarlijk afval. Daarom kunnen oude gietharsverbindingen en uitgeharde gietharsresten bij het normale huisvuil. Houd er rekening mee dat gietharsen volgens de aanwijzingen op de verpakking moeten worden verwerkt en uitgehard voordat ze worden weggegooid. Neem bij grotere hoeveelheden vooraf contact op met het betreffende afvalverwerkingsbedrijf om zeker te zijn van een correcte verwijdering, aangezien deze in sommige regio's anders is geregeld.
